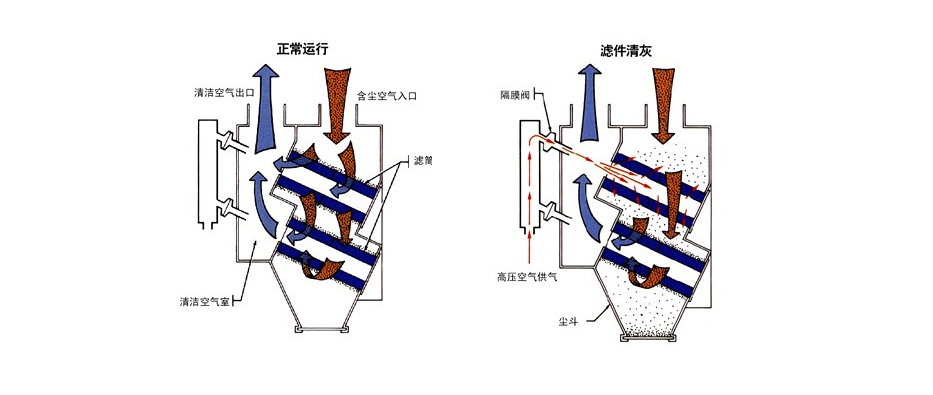

濾筒除塵器的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程控脈沖閥的啟閉,然后電磁脈沖閥開啟,壓縮空氣以較短的時間在上箱體內迅速膨脹,進入濾筒,并在逆向氣流沖刷的作用下,附著在濾筒外表面上的粉塵被剝離落入灰斗中;清灰完畢后,電磁脈沖閥關閉,又恢復過濾狀態,脫落的粉塵掉入灰斗內通過缷灰閥排出。
三、適用范圍
能適用各種種類粉體、粉塵,灰塵,顆粒物的收集、凈化處理;如機械工業、化學工業、食品工業、藥品工業、電子工業等各種生產設備的集塵,也能有效處理鋼鐵、非鐵金屬、礦業、各種爐用集塵以及各種干燥、攪拌、混合排氣集塵的處理。
結合生產實際狀況,或根據實際情況及客戶要求,設備可設計為防爆型或非防爆型。
四、濾筒除塵器設備性能、特點:
1、濾筒式除塵器是典型的高效集塵機,性能穩定可靠,操作簡便。
2、適應性強,可捕集各種性質的粉塵,不會(huì )因為粉塵比電阻等性質而影響除塵效率。
3、便于回收粉塵,沒有污泥處理,廢水污染等問題,維護簡單。
4、濾筒除塵系統主要特點:
清灰方式:集塵設備采用自動脈沖清灰方式;
除塵器內壓力形式:除塵器過濾室內為負壓式。集塵裝置設置在風機的入口端,使除塵器處在負壓的狀態下運行,含塵氣體經濾筒凈化后,由風機經煙囪排出。負壓式集塵系統進入風機的氣體為潔凈氣體,對風機葉輪的磨損較小,延長了風機的使用壽命。
五、濾筒除塵器結構外形圖
濾筒式除塵器的結構組成:由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成。
六、濾筒式除塵器性能參數
適用含塵濃度范圍:0.2~2g/m3;
過濾風速:0.40~0.70m/s;
凈化粉塵粒徑>0.1μm的含塵氣體,除塵效率≥99.5%;
設備阻力:700~1000Pa;
噴吹壓縮空氣耗量(0.5~0.70MPa):16只濾筒耗氣量0.6~1.0m3/h。
型號 | 處理風量(m3/h) | 濾筒數量(只) | 脈沖電磁閥規格 | 濾筒除塵器 | |||
長度(L) | 寬度(W) | 高度(H) | 進出風管直徑(φ) | ||||
LTC-12 | 12000-15000 | 12 | DMF-T-40 | 1960 | 1362 | 2770 | 550 |
LTC-16 | 16000-20000 | 16 | DMF-T-40 | 1960 | 1960 | 2770 | 650 |
LTC-20 | 21000-25000 | 20 | DMF-T-40 | 1960 | 1960 | 2770 | 700 |
LTC-24 | 24000-30000 | 24 | DMF-T-40 | 3920 | 1362 | 2770 | 750 |
LTC-32 | 32000-40000 | 32 | DMF-T-40 | 3920 | 1960 | 2770 | 850 |
LTC-40 | 41000-48000 | 40 | DMF-T-40 | 3920 | 1960 | 2770 | 900 |
LTC-48 | 50000-57000 | 48 | DMF-T-40 | 5880 | 1960 | 2770 | 1000 |
LTC-60 | 60000-70000 | 60 | DMF-T-40 | 5880 | 1960 | 2770 | 1200 |
